製品詳細
起源の場所: 中国
ブランド名: QiaoDa
証明: ISO
モデル番号: DN500
支払及び船積みの言葉
最小注文数量: 1PC
価格: negotiated price
パッケージの詳細: 顧客との協議
受渡し時間: 15のワード日
支払条件: T/T
供給の能力: 月 100 ユニット
サイズ: |
1/2のインチ- 48インチ |
温度範囲: |
-29°Cから538°C |
接続を終了する: |
フランジェス,スレッド,バック・ウェルド,ソケット・ウェルド |
漏出率: |
1%から3% |
圧力環境: |
大気圧 |
タイプ: |
蝶弁 |
適用される介質: |
産業用煙草ガス |
定数直径: |
DN100-DN3000 |
オペレーション: |
手動式,電気式,空気式 |
材料: |
鋳鉄,柔らかい鉄,炭素鋼,不?? 鋼,ブロンズ |
動作温度: |
100-500 |
出産国: |
中国 |
特徴: |
煙草ガスを調節する |
サイズ: |
1/2のインチ- 48インチ |
温度範囲: |
-29°Cから538°C |
接続を終了する: |
フランジェス,スレッド,バック・ウェルド,ソケット・ウェルド |
漏出率: |
1%から3% |
圧力環境: |
大気圧 |
タイプ: |
蝶弁 |
適用される介質: |
産業用煙草ガス |
定数直径: |
DN100-DN3000 |
オペレーション: |
手動式,電気式,空気式 |
材料: |
鋳鉄,柔らかい鉄,炭素鋼,不?? 鋼,ブロンズ |
動作温度: |
100-500 |
出産国: |
中国 |
特徴: |
煙草ガスを調節する |

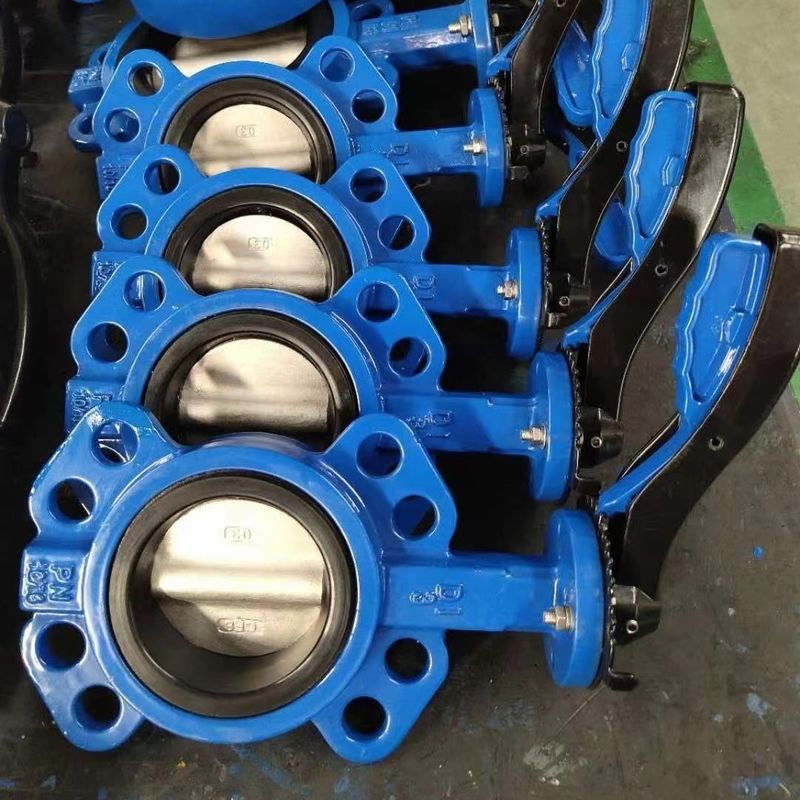

耐久性クランプ付きDN100ステンレス鋼バタフライバルプースタープース PTFEとビニールバタフライバル
1紹介
蝶弁の蝶弁プレートは,パイプラインの直径方向に設置されます.蝶弁のボディの円筒形チャネルに,円盤状のバタフライプレートは軸の周りを回ります,回転角は0°から90°の間で,90°回転すると,弁は完全に開いています.この弁は一般的に水平に設置されています.バタフライ弁は構造がシンプルです.サイズが小さいし重量も軽い90°回転するだけで,迅速に開閉し,操作が簡単で,同時にバルブには良い流体制御特性があります.バターフライバルが完全に開いた状態にあるときバルブ体を通過する際に唯一の抵抗はバタフライプレートの厚さなので,バルブによって発生する圧力が非常に小さい.流量制御性能が良いのでバターフライバルには,弾性シールと金属シールという2種類のシールがあります.弾性シールバルブ,シールはバルブボディに設定またはバターフライプレートの周辺に固定することができます.
2. 分類
作業圧力によって
(1) 真空バタフライバル 作業圧は,大気カレンダーバタフライバルの標準スタックよりも低い.
(2) 低圧バタフライバル 定圧PN <1.6MPa バタフライバル
(3) 中気圧バタフライバル.名目圧PN 2.5 - 6.4MPaバタフライバル.
(4) 高圧ディスクバルブ 定圧PN10.0〜80.0MPaの蝶弁
(5) 超高圧バタフライバル.名目圧PN>100MPaバタフライバル.
動作温度に応じて
(1) 高温バタフライバル t> 450 °C バタフライバル
(2) 中温ディスクバルブ 120°C
関連性によると
(1) 固定バタフライバル
(2) フランジバタフライバル
(3) ラグ型バタフライバル
(4) 溶接式バタフライバル
3パラメータ
| 製品名 | 換気バタフライバル | 製品ブランド | ティオダ | ||||||||||
| 製品分類 | 煙突弁 | 名指圧 | 大気圧 | ||||||||||
| 製品素材 | 炭素鋼または不?? 鋼 | 製品サイズ | 図面によると | ||||||||||
| 製品キャリバー | DN300-2000 | 製品重量 | 図面によると | ||||||||||
| モデル番号 | 直径 | 0 | D | D について | B について | L について | t | d | d | ボルトの穴番号 (n) | |||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 | |||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
