製品詳細
起源の場所: 中国
ブランド名: QiaoDa
証明: ISO
モデル番号: DN500
支払及び船積みの言葉
最小注文数量: 1PC
価格: negotiated price
パッケージの詳細: 顧客との協議
受渡し時間: 15のワード日
支払条件: T/T
供給の能力: 月 100 ユニット
サイズ: |
1/2のインチ- 48インチ |
温度範囲: |
-29°Cから538°C |
接続を終了する: |
フランジェス,スレッド,バック・ウェルド,ソケット・ウェルド |
漏出率: |
1%から3% |
圧力環境: |
大気圧 |
タイプ: |
蝶弁 |
適用される介質: |
産業用煙草ガス |
定数直径: |
DN100-DN3000 |
オペレーション: |
手動式,電気式,空気式 |
材料: |
鋳鉄,柔らかい鉄,炭素鋼,不?? 鋼,ブロンズ |
動作温度: |
100-500 |
出産国: |
中国 |
特徴: |
煙草ガスを調節する |
サイズ: |
1/2のインチ- 48インチ |
温度範囲: |
-29°Cから538°C |
接続を終了する: |
フランジェス,スレッド,バック・ウェルド,ソケット・ウェルド |
漏出率: |
1%から3% |
圧力環境: |
大気圧 |
タイプ: |
蝶弁 |
適用される介質: |
産業用煙草ガス |
定数直径: |
DN100-DN3000 |
オペレーション: |
手動式,電気式,空気式 |
材料: |
鋳鉄,柔らかい鉄,炭素鋼,不?? 鋼,ブロンズ |
動作温度: |
100-500 |
出産国: |
中国 |
特徴: |
煙草ガスを調節する |

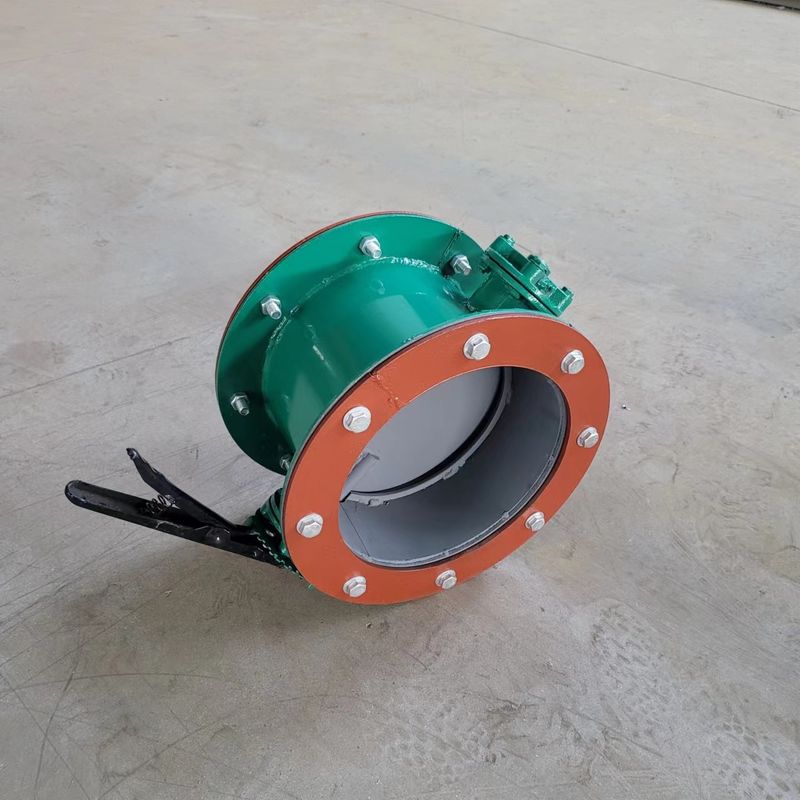

ステンレス鋼のバタフライバル マニュアル バタフライ
1紹介
バターフライ弁は,調節弁のシンプルな構造であるが,低圧管道メディア切換制御にも使用することができる.換気バタフライバルは,非閉鎖型バタフライバルの一種です主な製品:大型換気蝶弁,電気換気蝶弁,漏れ率0の爆発防止換気蝶弁.
2作業原理
換気バタフライバルは,手動と電気駆動に分かれ,モーターまたはタービン駆動アクチュエータで駆動することができます.自由回転の90 °範囲で蝶のプレートを開閉またはメディアの流れを調節する目的を達成するために.
3仕様
| 製品名 | 換気バタフライバル | 製品ブランド | ティオダ | ||||||||||
| 製品分類 | 煙突弁 | 名指圧 | 大気圧 | ||||||||||
| 製品素材 | 炭素鋼または不?? 鋼 | 製品サイズ | 図面によると | ||||||||||
| 製品キャリバー | DN300-2000 | 製品重量 | 図面によると | ||||||||||
| モデル番号 | 直径 | 0 | D | D について | B について | L について | t | d | d | ボルトの穴番号 (n) |
|||
| (mm) | |||||||||||||
| D04101 | 100 | 195 | 100 | 160 | 80 | 177 | 14 | φ15 | 14 | 4 | |||
| DD4102 | 150 | 250 | 150 | 215 | 238 | 17×17 | |||||||
| D04103 | 200 | 305 | 200 | 270 | 270 | 16 | 8 | ||||||
| D04104 | 250 | 365 | 260 | 330 | 90 | 300 | 12 | ||||||
| D04105 | 300 | 430 | 310 | 385 | 180 | 342 | 18 | ||||||
| DD4106 | 350 | 480 | 360 | 435 | 367 | ||||||||
| DD4107 | 400 | 535 | 410 | 490 | 392 | 20 | 18 | ||||||
| D04108 | 450 | 585 | 460 | 540 | 417 | ||||||||
| DD4109 | 500 | 645 | 520 | 600 | 447 | ||||||||
| 00410 | 600 | 745 | 620 | 700 | 497 | 16 | |||||||
| D04111 | 700 | 850 | 710 | 800 | 260 | 570 | 22 | 32×32 | |||||
| DD4112 | 800 | 950 | 810 | 900 | 620 | 20 | |||||||
| 004113 | 900 | 1050 | 910 | 1000 | 670 | ||||||||
| D04114 | 1000 | 1150 | 1010 | 1100 | 720 | 22 | |||||||
| DD4115 | 1100 | 1250 | 110 | 1200 | 300 | 790 | 24 | ||||||
| DD4116 | 1200 | 1350 | 1210 | 1300 | 840 | ||||||||
| DD4117 | 1300 | 1450 | 1310 | 1400 | 890 | 24 28 |
|||||||
| DD4118 | 1400 | 1550 | 1410 | 1500 | 940 | ||||||||
